稻夫草帘新型属草帘机设计与制造技术领域。

　　目前人们所使用的用于织造苫盖蔬菜塑料大棚用的草帘机为钩针式，由机架、机头部分和传动部分构成，机头部分有组合针板和钩针，传动部分有链轮和偏心轮，由偏心轮带动推草器。所织出的草帘为套环扣，这种草帘在使用中如草帘线断裂，则套扣全部开解。因此，草帘的使用寿命短，其质量也差，伸缩性大。

　　稻夫草帘新型的目的是提供一种在机头部分带有单机和调线器，传动部分带有可调推草器拉杆、起落脚和凸轮的机针式手工扣草帘机。

　　稻夫草帘新型的结构如附图所示；由机架、传动部分和机头部分构成。机头部分位于机架的前部，传动部分位于机架的下部。

　　机架（41）为长方体框式结构，在其下部有一被动立杆（15）。

　　该机传动部分的结构是；电动机（1）上有一减速器（2），减速器上有一牙盘（3），经链条连接小偏心轮（12），小偏心轮经链条与凸轮（17）和位于机架上部的规律轮（24）联结。在大偏心轮（4）上有一可调拉杆轴（5），轴上有一可调拉杆（6），可调拉杆的另一端联结一可调夹板（7），夹板另一端联结在回旋牙盘轴上，回旋牙盘轴上有一回旋牙盘（8），回旋牙盘经链条联结一组合牙盘（9）。单机（10）固定在机架上，单机上有一牙盘，经链条与组合牙盘相联结。单机的外面有一单机外壳（11）。在小偏心轮上有一立拉杆（16），凸轮（17）共四个，分布在机架两侧，每侧各两个，其上面各带有一起落脚（20），在后凸轮上带有一个可调夹板（26）。可调夹板上有一可调推草器拉杆（19），起落脚的上端，固定在推草器（18）上。

　　该机的机头部分的结构是；在机架前部有一机头供线架（42），供线架下部有一压力杆（14），压力杆上端有一压脚弹簧（13）。供线架上有一紧线器架（23），该架上有一紧线器（25）和调线器（21），供线架上部有一线轴（22）。单机（10）固定于机架下部，共六个单机，每个单机旁边有一拨叉小牙盘（28），小牙盘上有一拨叉（27），与单机联结。单机内有一线梭（30），线梭中有一底线盒（31），底线盒外面有一卡簧片（32）和定位把（38），单机的上面有一盖板（38）。在单机的两旁有单机支架（39），单机上部带有一分线板（37）。在底线盒里面有一底线轴（34），底线盒外面有一压线簧片（86），单机外面有一压条（35）。在机架的前部有一组合针板（40），针板上带有机针（29）。

　　以上所述为稻夫草帘新型主要结构，可根据所需草帘的宽度设计制造机器，如需宽幅草帘，可多设置单机，针板加长。如需窄幅草帘，可少设置单机，针板缩短。

　　稻夫草帘新型的动作过程是；当启动电动机（1），小偏心轮（12）通过链条带动可调推草器拉杆（19）和起落脚（20）动作，可调推草器拉杆带动被动立杆（15）带动推草器（18）作前进，后退动作。起落脚通过凸轮（17）带动推草器作上、下动作。同时组合针板（40）通过小偏心轮带动立杆（16）上、下动作，针板上的机针（29）穿过草把。在此同时，大偏心轮（4）带动可调拉杆（6）推动拨叉（27）拨动单机（10）的线梭（30）回旋。机织时的用线，其上线由线轴供出，底线由底线轴供出。上线穿过机针针鼻，送到线梭上挂线，然后作要线、吐线动作，此时的调线器（21）作上线和锁住底线动作。推草器前进一步，织一针，然后后退待草把上好时，再前进，循环往复进行编织。

　　稻夫草帘新型结构简单，设计合理，由于机头部分带有单机和调线器，传动部分带稻夫草帘新型结构简单，设计合理，由于机头部分带有单机和调线器，传动部分带有可调推草器拉杆和起落脚，织出的草帘针码均匀，平整美观，伸缩性极小，并且织出的草帘与人工打的结扣一样，具有线断结扣不开，使用寿命长的优点。

　　为稻夫草帘新型结构图图2为稻夫草帘新型俯视结构图图3为稻夫草帘新型单机外形图图4为稻夫草帘新型单机剖面图附图中图标1-电动机 2-减速器 3-牙盘 4-大偏心轮 5-可调拉杆轴 6-可调拉杆 7-可调夹板 8-回旋牙盘 9-组合牙盘 10-单机 11-单机外壳 12-小偏心轮 13-压脚弓子 14-压力杆 15-被动立杆 16-立拉杆 17-凸轮18-推草器 19-可调推草器拉杆 20-起落脚 21-调线器 22-线轴 23-紧线器架 24-规律轮 25-紧线器 26-可调夹板 27-拨叉 28-拨叉小牙盘29-机针 30-线梭 31-底线盒 32-卡簧片 33-定位把 34-底线轴 35-压条 36-压线簧片 37-分线板 38-盖板 39-单机支架 40-组合针板 41-机架 42-机头供线架稻夫草帘新型的机架为金属制，大部分零件为标准件或通用件，其实施可参照说明书及附图，加工组装即可。

　　要求1.手工扣草帘机，由机架（41）、传动部分及机头部分构成，其特征在于传动部分的结构是；大偏心轮（4）上有可调拉杆（6），小偏心轮（12）经链条连接凸轮（17），在可调夹板（26）上有可调推草器拉杆（19），凸轮上联结起落脚（20），机头供线器架上有一规律轮（24），在机头供线器架上带有调线器（25），在机架（41）的下部有单机（10）。

　　2.根据要求1所述的草帘机，其特征在于所说的单机（10）的结构是；在其内部有一线梭（30），线梭中有一底线盒（31），底线盒外面有一定位把（33）。

　　***摘要手工扣草帘机，由机架（41）、传动部分和机头部分构成，在机头部分带有单机（10）和调线器（21），传动部分带有可调推草器拉杆（19）和起落脚（20）。可调推草器拉杆带动推草器（18）作前进、后退动作，起落脚带动推草器作上、下动作。单机和调线器分别作挂线、要线、吐线、上线、锁住底线动作。该机设计合理，结构紧凑，织出的草帘为手工扣，草帘平整，使用寿命长。

　　潍坊绿化草帘厂

　　一种温室保温帘，是一种用于日光温室和塑料大棚的顶部覆盖的保温帘。

　　目前，日光温室在农业生产中应用非常广泛，特别是在霜冻期较长的地区，日光温室的应用更为普遍。为了保证日光温室的温度，必须在日光温室的顶部覆盖一层保温层。现在所采用的覆盖层一般有以下几种一是草帘子，这种草帘子虽然比较经济，但使用寿命较短，在遇雨、雪时，草帘子非常笨重，给卷帘带来很大困难；二是多层薄膜复合材料，这种材料虽然较牢固、耐用，但其造价较高，不宜大面积地推广。中国***第9624468.5中记述了一种使用软聚乙烯高发泡材料片材做为基本材料的温室保温被，其特征是在基本材料的两面再粘接上化纤布面层，每块基本材料之间要由曲连结绳连结。这一设计随然使得保温被整体轻盈，但由于需要用曲连结绳将每一块复合片材缝合，在使用过程中将会存在表层吸水，积雪后清除较难，成本较高等缺陷。

　　稻夫草帘新型的目在于提供一种即轻便，又具有较好的强度，使用寿命长，保温效果好的温室保温帘。

　　稻夫草帘新型的目的是这样实现的一种温室保温帘，它是由卷芯筒6、帘子8、铺卷辘轳1和铺卷带7组成，其特征在于帘子8由多个长条型硬泡沫塑料4板组成，在长条型硬泡沫塑料板4的两端各设有内、外两个销孔，由销筒5将相邻两个长条型硬泡沫塑料板4铰接，构成覆带式帘子8，在帘子8的外表面覆有一层塑料膜3。长条型硬泡沫塑料4板为中空式，在空腔18内设有加强筋9。

　　稻夫草帘新型保温性能好，不会产生漏雨、雪现象，结构轻巧，使用寿命长，可广泛地应用在各种日光温室上……附图1为稻夫草帘新型的结构示意图附图2为稻夫草帘新型使用状态展开示意图附图3为稻夫草帘新型使用状态卷起示意图下面以附图1、2、3为稻夫草帘新型的实施例，对稻夫草帘新型进行进一步说明1-铺卷辘轳 2-压板 3-塑料膜 4-长条型硬泡沫塑料板 5-销筒 6-卷芯筒 7-铺卷带 8-帘子 9-加强筋 10-空腔为了保证稻夫草帘新型不会发生漏雨、雪现象，且有更好的保温效果，在帘子4的外表面以热合或粘合的方式复合一层透明塑料膜3，并在塑料膜3上端设有压板2。为了防止收卷时卷芯部分卷绕半径过小，在帘子8的卷绕端设一塑料卷芯筒6，加大卷绕半径，使帘子8不易被折损。长条型泡沫塑料板由于是硬质的，因此在每一条的联接上应保证其灵活性。为了达到这一目的，在长条型泡沫塑料板4的两端可设联接凸台，再在联接凸台上开出内、外两个销孔，然后用销筒5将相邻两片长条型泡沫塑料板4铰接起来，终构成覆带式帘子8。与软泡沫塑料片材相比长条型硬泡沫塑料板4的内部可制成中空式，可进一步减轻稻夫草帘新型的整体重量，节约原材料，增加保温效果，降低成本。为了不影响帘子4的强度，在长条型硬泡沫塑料板4的空腔10内设有加强筋9。

　　使用时应首先将铺卷带7的一端固定在日光温室的墙壁上，并将铺卷辘轳1安装在与铺卷带7的固定端同侧的墙壁上，并使铺卷带7的另一端绕在铺卷辘轳1上。帘子4的卷绕端与卷芯筒6相联。当需要卷起帘子时，用手摇铺卷辘轳1，由铺卷带7牵引，即可使帘子4围绕着卷芯筒6卷起。

　　要求1.一种温室保温帘，它是由卷芯筒（6）、帘子（8）、铺卷辘轳（1）和铺卷带（7）组成，其特征在于帘子（8）由多个长条型硬泡沫塑料板（4）组成，在长条型硬泡沫塑料板（4）的两端各设有内、外两个销孔，由销筒（5）将相邻两个长条型硬泡沫塑料板（4）铰接，构成覆带式帘子（8）；在帘子（8）的外表面覆有一层塑料膜（3）。

　　2.如要求1中所述的温室保温帘，其特征在于长条型硬泡沫塑料板（4）为中空式，在空腔（10）内设有加强筋（9）。

　　***摘要稻夫草帘新型涉及一种温室保温帘，它属于一种日光温室用的顶部覆盖保温帘，它由卷芯筒、帘子、铺卷辘轳和铺卷带组成，其特征在于帘子由多个长条形硬泡沫塑料板组成，在长条型硬泡沫塑料板的两端各设有内、外两个销孔，由销筒将相邻两个长条型硬泡沫塑料板铰接，构成履带式帘子，在帘子的外表面覆有一层塑料膜。稻夫草帘新型结构简单，使用轻巧方便，生产工艺简单，成本低，使用寿命较普通草帘长3—4倍，可广泛应用于各种日光温室的保温。

　　潍坊绿化草帘厂

　　稻夫草帘新型涉及一种草帘机，属于草帘编织设备。

　　目前使用的草帘机，编织草帘时为单线往复勾制而成，为活扣，易跳线脱扣，一旦一处断线，整个草帘将破散，草帘使用寿命很短。

　　稻夫草帘新型的目的在于克服现有技术存在的不足，提供一种由双线编织成死扣的草帘机，织成的的草帘结实耐用。

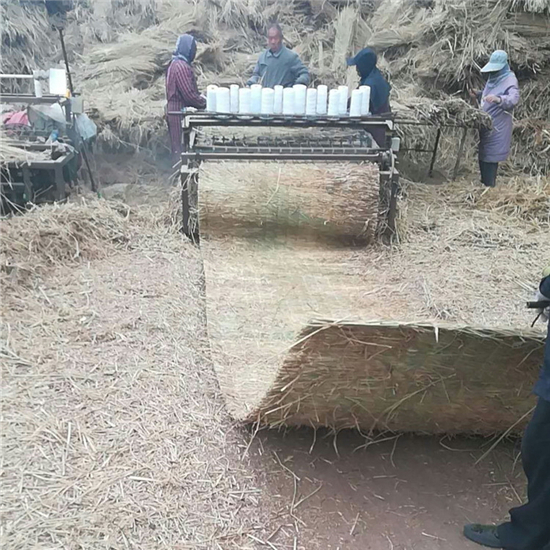

　　稻夫草帘新型的目的是这样实现的它包括机架、电机、送料杆、线针，在机架的底部安装有电机和减速机，减速机轴上安装有皮带轮，它通过皮带与凸轮轴上的皮带轮相连接；凸轮轴上机架两侧对称安装有凸轮，凸轮上加工有凸轮槽，活动安装在机架上的杠杆一端与凸轮槽活动连接，另一端与导杆滑动连接；导杆活动安装在导轨内，对称位于机架两侧，两导杆上安装有针板，针板上均匀固定有针座，针座内安装有线针；机架上还安装有齿轮轴和前后二个偏心轮轴，齿轮轴上安装有链轮和伞齿轮，二个偏心轮轴的两端各安装有链轮和偏心轮，凸轮轴上的链轮、齿轮轴上的链轮和一偏心轮轴上的链轮由链条相连接，两偏心轮轴上的链轮由链条相连接；齿轮轴上的伞齿轮与另一伞齿轮啮合，该伞齿轮通过轴与凸轮连接，凸轮上加工有凸轮槽；机架上与每个线针对应安装有梭体，梭体内安装有梭盘，梭盘下方固定有齿轮，齿轮与齿条啮合，齿条一端活动安装在凸轮上的凸轮槽内；四个偏心轮上套装有偏心套，偏心套上设有托杆槽，托杆置于同轴上的两个托杆槽内；每个梭体对应的机架上固定有托板，托板两侧设置有送料杆，送料杆安装在前后两托杆上，其上有拨料杆。

　　与现有技术相比，稻夫草帘新型的优点在于采用了双线编织，索扣结实，不易脱扣，用其编织的草帘坚固耐用，不会因断线而破散，使用时间长。

　　附图图面说明

　　图1为稻夫草帘新型的结构示意图；图2为稻夫草帘新型的俯视结构示意图。

　　以下结合附图及实施例详述稻夫草帘新型。

　　稻夫草帘新型包括机架（13）、电机（1）、送料杆（21）、线针（23），在机架（13）的底部安装有电机（1）和减速机（2），减速机轴（4）上安装有皮带轮（3），它通过皮带（5）与凸轮轴（8）上的皮带轮（7）相连接；凸轮轴（8）上机架（13）两侧对称安装有凸轮（6），凸轮（6）上加工有凸轮槽（9），活动安装在机架（13）上的杠杆（10）一端与凸轮槽（9）活动连接，另一端与导杆（11）滑动连接；导杆（11）活动安装在导轨（30）内，对称位于机架（13）两侧，两导杆（11）上安装有针板（24），针板（24）上均匀固定有针座（25），针座（25）内安装有线针（23）；机架（13）还安装有齿轮轴（12）和前后二个偏心轮轴（34），齿轮轴（12）上安装有链轮（14）和伞齿轮（15），二个偏心轮轴（34）的两端各安装有链轮（31）和偏心轮（35），凸轮轴（8）上的链轮、齿轮轴（12）上的链轮（14）和一偏心轮轴（34）上的链轮（31）由链条相连接，两偏心轮轴（34）上的链轮（31）由链条相连接；齿轮轴（12）上的伞齿轮（15）与另一伞齿轮（37）啮合，该伞齿轮（37）通过轴（29）与凸轮（19）连接，凸轮（19）上加工有凸轮槽（20）；机架（13）上与每个线针（23）对应安装有梭体（22），梭体（22）内安装有梭盘（27），梭盘（27）下方固定有齿轮（16），齿轮（16）与齿条（17）啮合，齿条（17）一端活动安装在凸轮（19）上的凸轮槽（20）内；四个偏心轮（35）上套装有偏心套（36），偏心套（36）上设有托杆槽（33），托杆（32）置于同轴上的两个托杆槽（33）内；每个梭体（22）对应的机架（13）上固定有托板（38），托板（38）两侧设置有送料杆（21），送料杆（21）安装有在前后两托杆（32）上，其上有拨料杆（18）。稻夫草帘新型的每个托板（38）上方设置有压草板（28），压草板（28）固定在机架（13）上，每个线针（23）对应的机架（13）上安装有线架（26）。稻夫草帘新型工作时，由电机（1）带动减速机（2）和皮带轮（3），再通过皮带（5）和皮带轮（7）和链条使凸轮轴（8）、齿轮轴（12）和偏心轮轴（34）旋转，进而使凸轮（6）、伞齿轮（15）和偏心轮（35）旋转，凸轮（6）旋转，由于凸轮槽（9）的作用，使杠杆（10）摆动，导杆（11）在导轨（30）内上下运动，从而实现线针（23）的上下运动；伞齿轮（15）旋转，通过伞齿轮（37）使凸轮（19）旋转，由于凸轮槽（20）的作用，使齿条（17）往复运动，通过齿轮（16）带动梭子托盘（27）旋转并同时拨动梭心（39）旋转，梭心（39）与线针（23）的运动完成上下线线扣的编织。稻草均匀地辅放在托板（38）上，由压草板（28）控制厚度，当完成一个索结后，由于偏心轮（35）和偏心套（36）的作用，托杆（32）下移，送料杆（21）同时下移，使送料杆（21）和拨料杆（18）离开稻草，随着偏心轮（35）的旋转，送料杆（21）后移并随后上移，前移，拨动稻草向前运动一个距离，实现供料，此后送料杆（21）停止运动，梭心（39）和线针（23）开始动作，完成下一次索结，如此循环。上线安装在线架（26）上，下线安装在梭心（39）内。稻夫草帘新型结构合理，编织的草帘结实耐用。

　　稻夫草帘要求1.一种草帘机，包括机架、电机、送料杆、线针，其特征在于a、在机架的底部安装有电机和减速机，减速机轴上安装有皮带轮，它通过皮带条与凸轮轴上的皮带轮相连接；b、凸轮轴上机架两侧对称安装有凸轮，凸轮上加工有凸轮槽，活动安装在机架上的杠杆一端与凸轮槽活动连接，另一端与导杆滑动连接；c、导杆活动安装在导轨内，对称位于机架两侧，两导杆上安装有针板，针板上均匀固定有针座，针座内安装有线针；d、机架上还安装有齿轮轴和前后二个偏心轮轴，齿轮轴上安装有链轮和伞齿轮，二个偏心轮轴的两端各安装有链轮和偏心轮，凸轮轴上的链轮、齿轮轴上的链轮和一偏心轮轴上的轮轮由链条相连接，两偏心轮轴上的链轮由链条相连接；e、齿轮轴上的伞齿轮与另一伞齿轮啮合，该伞齿轮通过轴与凸轮连接，凸轮上加工有凸轮槽；f、机架上与每个线针对应安装有梭体，梭体内安装有梭盘，梭盘下方固定有齿轮，齿轮与齿条啮合，齿条一端活动安装在凸轮上的凸轮槽内；g、四个偏心轮上套装有偏心套，偏心套上设有托杆槽，托杆置于同轴上的两个托杆槽内；h、每个梭体对应的机架上固定有托板，托板两侧设置有送料杆，送料杆安装在前后两托杆上，其上有拨料杆。

　　2.根据稻夫草帘要求1所述的草帘机，其特征在于每个托板上方设置有压草板，压草板固定在机架上。

　　3.根据稻夫草帘要求1所述的草帘机，其特征在于与每个线针对应的机架上安装有线架。

　　***摘要稻夫草帘新型公开了一种草帘机，属于草帘编织设备。其机架上安装有电机和减速机，减速机轴上安装有皮带轮，它通过皮带条与凸轮轴上的皮带轮相连接，凸轮上加工有凸轮槽，杠杆一端与凸轮槽活动连接，另一端与导杆滑动连接，导杆上安装有针板，针座和线针，机架上安装有齿轮轴和偏心轮轴，齿轮轴上安装有链轮和伞齿轮，偏心轮轴安装有链轮和偏心轮。齿轮轴通过伞齿轮、凸轮、凸轮槽、齿条及齿轮与梭盘连接，偏心轮轴通过偏心轮、偏心套、托杆槽、托杆与送料杆连接，每两个送料杆间设有托板。稻夫草帘新型用双线编织索扣，草帘结实耐用。

　　潍坊绿化草帘厂

　　1什么是草帘编辑

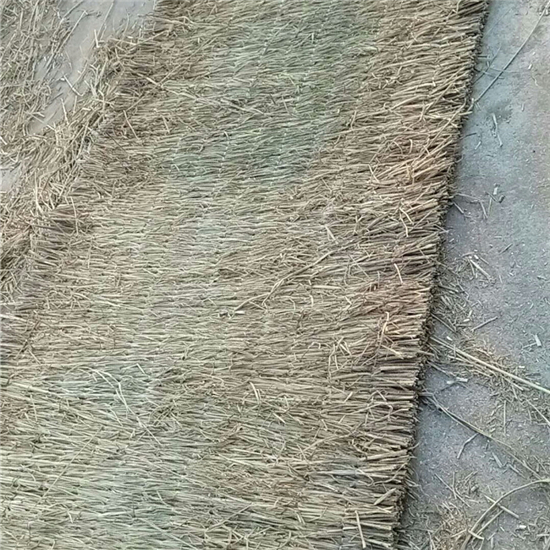

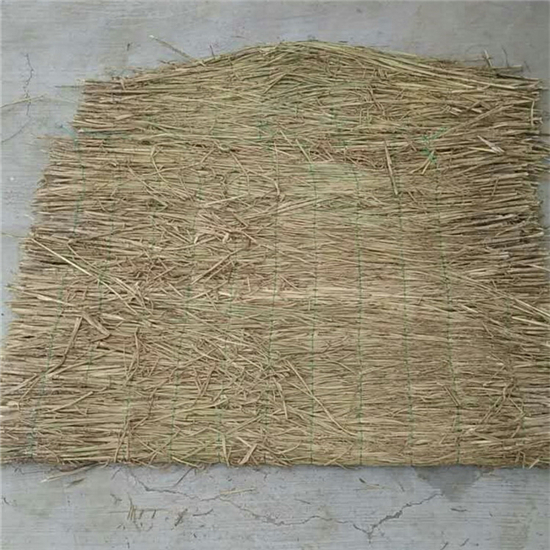

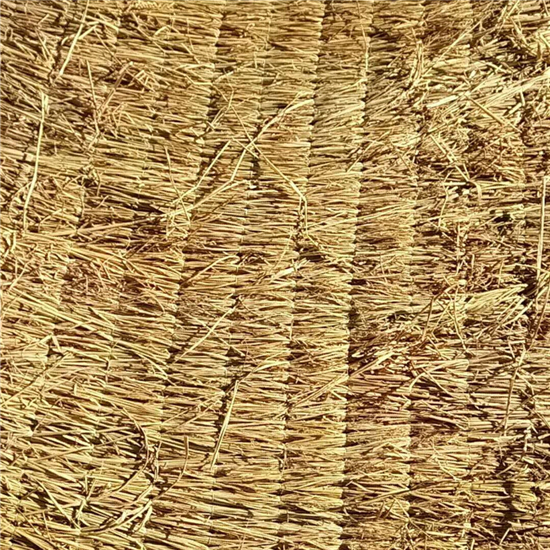

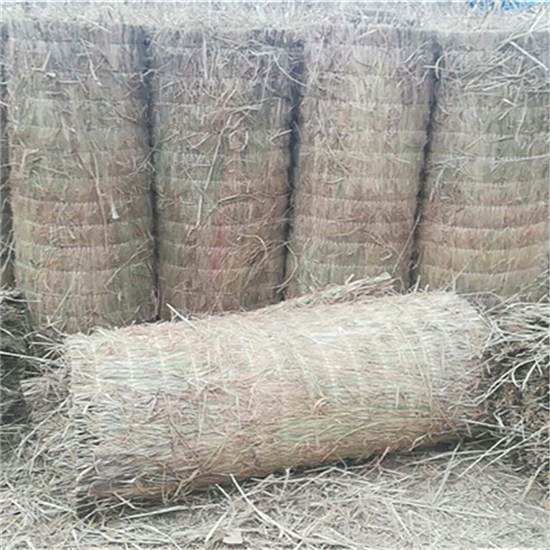

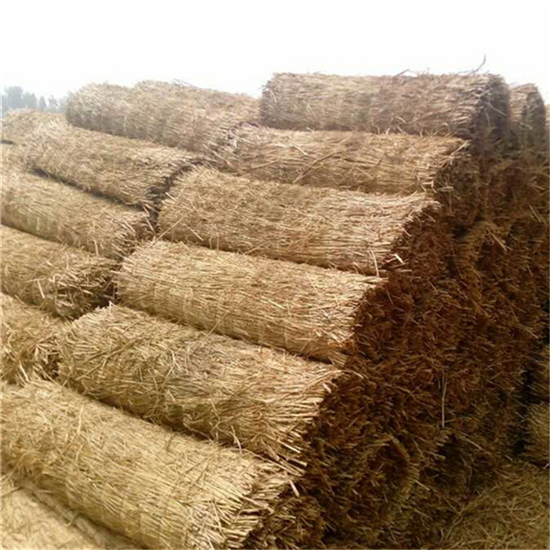

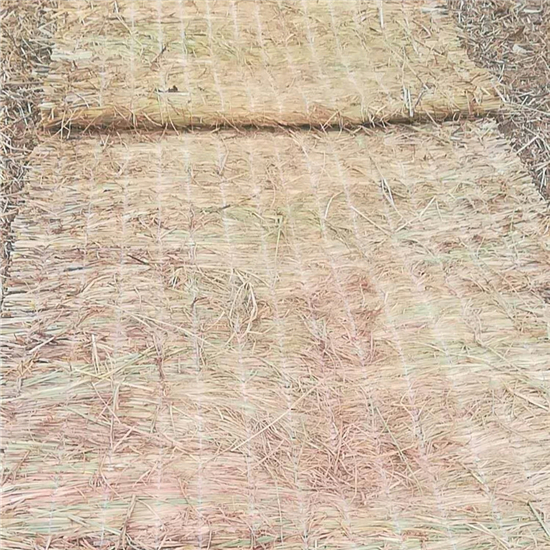

　　草帘是用水稻 稻草为原料经过简易的草帘机加工而成，加工方式和 草袋的方式基本上差不多。不同的是草帘长度要比草袋长有2米长，3米长两种，在厚度上草袋还要薄，只有一根根水稻稻草排列而成，就像一张帘子一样薄。草帘的作用主要覆盖作用，平常都用于覆盖草坪，道路及其他物品，也可作为装修房屋的材料，为房间打造出一种乡间的味道。

　　2发展编辑

　　草帘，一个不起眼的名字，一个多么普通的产品，可为什么成为河南乃至全国水稻产区和河北、山西、甘肃、内蒙古等省的公路上的亮丽风景线，让我带您进入这里吧，与省会郑州一河之隔的原阳，其实30年前我们早就是朋友了。这要追溯到80年代初， 原阳县引黄灌溉种水稻成功，一时响彻神州大地，“ 原阳大米”家喻户晓，享誉 “ 中国米 ”， 晶莹剔透，营养丰富、无污染、无公害五次荣获国家金奖，被国家绿色食品发展中心定位绿色食品。原阳大米把原阳推向了全国。 　　90年代新型的产业--- “ 草帘编制业 ”新农村经济发展的产物，从没地方放的废品变成农民的 “ 宝贝 ”从一堆可能烧成灰的废草变成 温室大棚的 保温材料，探索新农村的发展、开辟农村发展新天地--- 草帘，让我们一同前往 全国的草帘加工基地 - --原阳县草帘加工基地 . 　　近年来，农民种温棚蔬菜的多了，开预制厂、 砂石厂、砖厂的人多了，尤其是一开城里 建筑工地都动工了，镇里打草帘的生意更红火，简直供不应求。据了解，原阳县是我国的草制品加工基地，每年加工草帘消耗掉100万亩水稻的原料。

　　3带来的经济效益编辑

　　草帘编制不仅仅是这样。他立下的 悍马功劳入下： 　　一。 农民增收：光稻草一项就可使每亩地增收200元，每人增收400元， 草编人员草编工人能收入35--50余元。一年下来，每人增收3500—5000元。 　　二。 充分利用农村剩余劳动力 ： 河南省原阳县 齐街镇、 太平镇、 原武镇等地草编厂有近300个。 2008年，全县草编业产值完成8000万元，创利润400万元。从事草编业的农户人均纯收入在13000元左右。操作工人达3000人，可直接安排劳动力3300人，加上运输、设备销售、服务等，可带动5000人的就业。 已经成为当地经济发展的一大特色。 　　三。 环保： 农民合作开新路，田间稻草废变宝 。过去收完 稻子，稻草大多被烧掉了，不仅造成 资源浪费，而且严重污染环境 　　四。 生态经济：水稻 — 稻草 --- 草帘 ---- 蔬菜大棚 ,现在的水稻主产区已经向着多元化道路发展。 　　新农村的道路是漫长的，也是曲折的。不过在党、的正确下，有中国8亿的共同努力，我想中国新农村的未来必定更加美好
