1、镀锌钢板的腐蚀机理是什么？

答：镀锌钢板的腐蚀机理：

①覆盖隔绝原理(BarrierProtection)

使钢材不与空气及水直接接触，可防止生锈。镀锌亦利用此原理。可使用锌、铝、镍、铬等金属或以油漆、油脂(Grease)等有机物或使用无机物如磷酸或铬酸处理等涂布于钢材表面造成隔绝作用以防生锈。

②替代腐蚀原理(Galvanic or SacrificialProtection)

也称“阴极保护”或“牺牲阳极保护”原理，此系因锌的活性较高(即氧化电位较高或较易释出电子)，如锌层某处被刮伤而钢材露出，伤口周围之锌会先溶化变为铁之替身，用以保护裸露之钢材不受腐蚀。边缘剪断面或刮伤部位(均裸露于空气中)生锈之问题，主要靠此种替代腐蚀保护功能。

2、常见镀锌钢板的种类和用途？

答：常见的镀锌钢板有：

①电镀锌钢板EG

单面镀锌量约3～50 g/m² 比热浸镀锌之镀锌量少，耐蚀性相对地低劣，原则上在使用时必须进行涂漆。主要用于室内隔板，装饰板以及汽车、家电、计算机、音响及家具等内构件用途。

缺点：电镀锌钢板之镀锌量少，其牺牲保护之功能较差，放在冲孔或剪断加工时，剪断面受锌保护较为不足易生红锈，成本较热浸镀锌钢板高。

②热浸镀锌钢板GI

镀锌量范围60-275 g/m² ，表面：无锌花或小锌花，耐腐蚀性强，主要用于建筑、家电、五金加工、汽车、机械、电子、轻工等行业。

优点：外观良好，耐腐蚀性强，具有良好的切口保护作用，成本相对于电镀锌钢板低，是目前最具性价比的镀锌钢板产品。

③热镀铝锌钢板GA

镀铝锌板的表面镀层是由铝、锌和少量的其它元素构成，在微观下镀铝锌涂层表面为蜂窝结构，由铝构成的“蜂巢”内包容着锌，在这种情况下，镀铝锌涂层虽然也起着阳极保护的作用，但一方面由于锌含量的减少一方面由于锌材料由铝包裹不易电解因此阳极保护的作用大大减少，因此一旦镀铝锌板被切开，在切断的边缘基本丧失被保护的情况下很快就会锈蚀，所以镀铝锌板应当尽量少切割，一旦切割后应用防锈漆或富锌漆保护边缘，才能够使板材的使用寿命延长。

镀铝锌板的表面比镀锌板的要漂亮，同时镀铝锌板的价格要比镀锌板的贵。用于屋顶、侧墙、汽车、家电或彩涂基板。在空气潮湿雨水多的城市，一旦镀铝锌板的某一点出现锈蚀如果不及时采取措施慢慢的锈蚀的地方会越来越大最后乃至整个板面，而镀锌板如果某一点出现锈蚀它不会扩散。

3、热镀锌钢板执行的标准是什么？

答：目前我国执行的是“GB/T2518-2008 热浸镀锌钢板及钢带”，值得注意的是该标准是推荐性标准，因此终端客户可作为参照，具体性能指标超出标准要求的，应由供需双方协商确定。

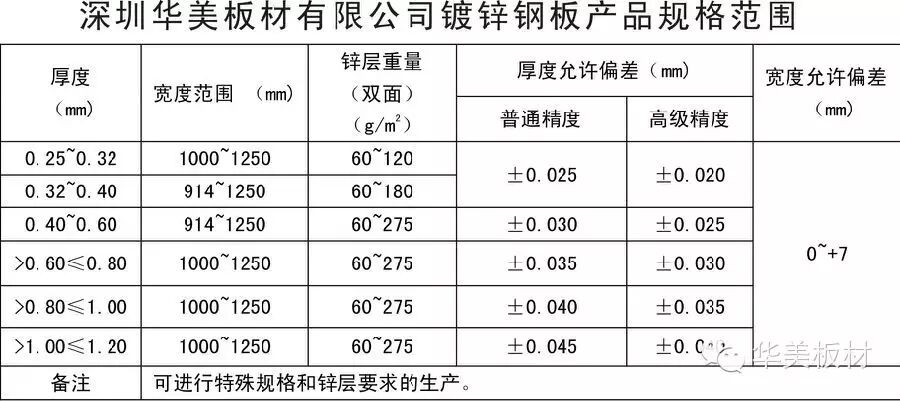

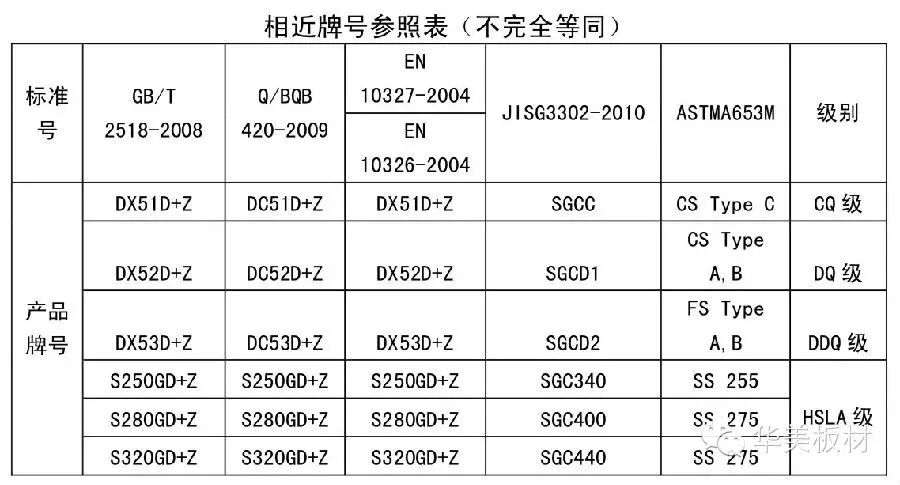

4、常用的热浸镀锌锌钢板种类和牌号有哪些?
答：产品种类：一般商品级热镀锌钢板(CQ)、冲压热镀锌钢板(DQ)、深冲热镀锌钢板(DDQ)、结构用镀锌钢板(HSLA)等。

5、订购热镀锌钢板时应注意哪些事项？

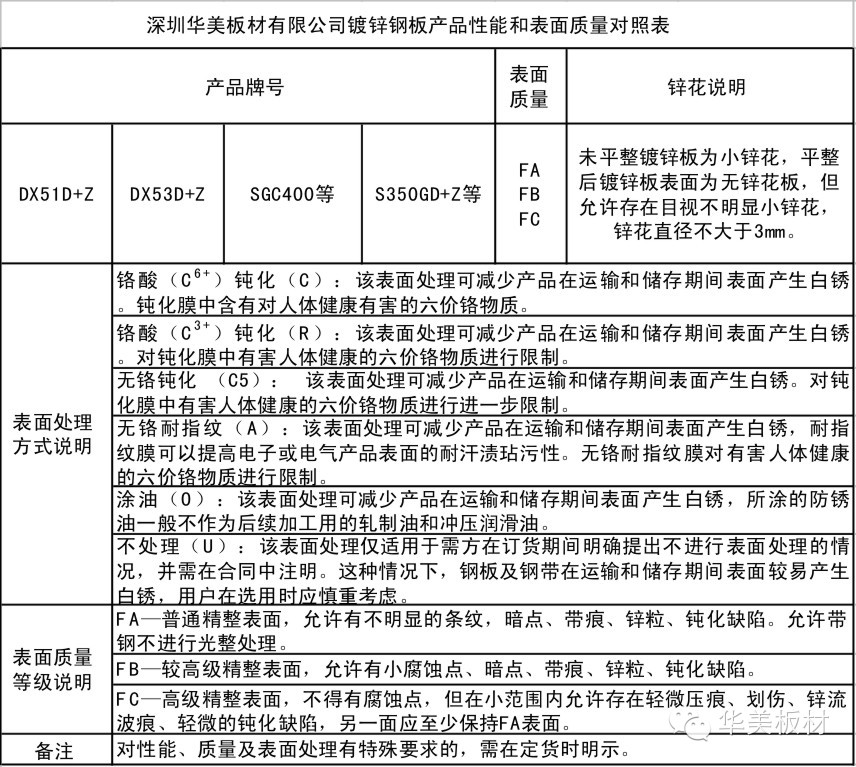

答：订货时用户需提供：产品名称（钢板或钢带）、 牌号（性能要求）、镀层重量、公差范围、表面处理方式、表面质量级别、重量、包装方式等信息；选择产品牌号及表面处理方式时请确认或验证产品使用时的成型要求、冲压要求、防腐要求及环保要求，防止因所订牌号和表面处理方式对应的产品性能不满足加工要求。参加下表；

6、热镀锌钢板的缺陷主要有哪些？
答：主要有：漏镀、脱锌、划伤、钝化斑、锌粒、厚边、气刀痕、夹杂、机械性能不良、浪边、瓢曲、尺寸偏差、锌层厚度偏差、辊印等。

7、热镀锌钢板白锈产生的原因是什么？

答：当热镀锌板处于潮湿的空气中，特别是空气中含有SiO₂、CO₂、NO₂及NO等酸性物质时，镀锌层表面很快会生成质地疏松的白锈。白锈的主要成分是ZnO和Zn（OH）₂，这种白锈不仅影响美观，而且给以后的使用带来极大的困难。
白锈产生的具体原因有：
①热镀锌与其他酸碱、盐等挥发性腐蚀性介质放在一起。
②表面的钝化膜被破坏。
③储存仓库通风不好，空气湿度大，较潮湿。
④产品包装不良，在运输中淋雨水。
⑤在低温下运输，在高温下储存，形成冷凝水。

8、热镀锌钢板表面“黑斑点”是什么，怎么产生的？

答：“黑斑点”不只限于平板，在刚刚运到的卷板制品上，也往往可以发现间隔一定的黑色污迹状附着物。有时用石油精、酒精等溶剂也擦不掉，如果包装没有问题时，也许可能想这种污脏物是由于厂家的精加工程序发生的缺陷所造成。不过，事实并不是这样。一般被称为摩擦斑点的“黑斑点”，是由于运输途中的振动，镀锌钢板发生相互摩擦所造成。这些斑点，除了外观上的问题以外，并不妨碍产品的使用。

摩擦斑点产生原因：由于在运输途中或大或小会有振动，这时制品因自重和其它荷载而要引起变形，钢卷的应力要使这一变形恢复原状，认为这种变形与恢复常在反复进行。振动大的话，变形量增大，各层板的举动不同，会在板与板之间发生滑动。这种滑动长时间反复，在镀面上扩大极微细的凹凸时，就会造成这种被称为摩擦斑点(黑斑点)的黑色东西。为防止发生这种斑点，特别在运输途中必须设法使钢卷(板)及平板不反覆受到振动，或使用橡胶垫做后冲作用，以减少振动影响钢卷。

9、热镀锌钢板的运输、储存要求有哪些？

答：运输要求：运输车辆应打扫干净，铺垫相应防护胶垫或草垫或专用V型块。并用专用捆带牢固地固定。运输、吊运使用专业吊运工具，过程中应注意防抖动、防压痕、防污染、防碰撞、防相对滑动。

存储要求：存储环境应保证无酸碱性化学品污染、通风防潮，不可露天存放以及放在易结露温差变化大的地方，储存场地应平坦、无硬物并有足够的承重能力，同时避免多层堆垛存放及产品受过大外力。

10、热镀锌钢板的使用要求有哪些？

答：对已打开包装的钢板尽快使用，防止表面质量受环境影响发生锈蚀、损伤等变化，加工时尽量减少断面的毛刺，防止划伤。断面容易腐蚀，应采取必要的防护措施。

产品使用时限：由于时效性的影响，钢板及钢带的力学性能会随着储存时间的延长而变差，如屈服强度和抗拉强度的上升，断后伸长率的下降，成形性能变差、出现拉伸应变痕等，建议用户尽早使用。DX53D+Z应在制造后3个月内，DX52D+Z，DX51D+Z应在制造后1个月内加工使用，避免因产品时效反应引起的加工不良。力学性能时效保证期不适用于S280GD+Z，S320GD+Z，SGC400，SGC440等牌号产品.
