稻夫草支垫涉及一种铁路运输草支垫制备技术领域，尤其是涉及一种草支垫成型机。

    背景技术

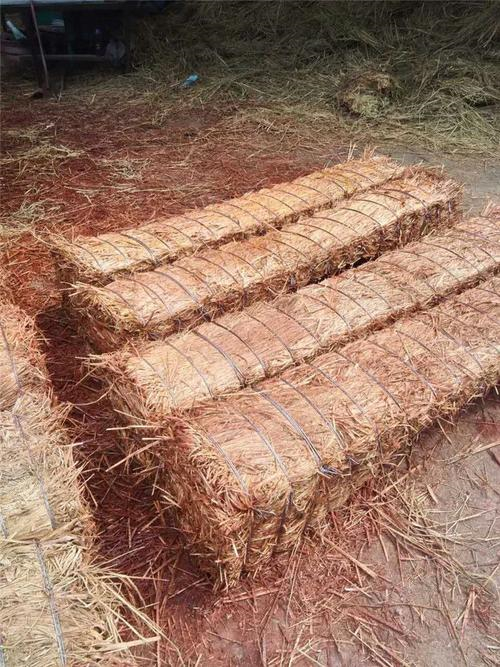

    铁路运输草支垫作为一种铁路运输的辅助器材，在现如今铁路系统十分发达的时候草支垫使用量十分巨大，而且我国作为农业大国稻草等资源丰富，大规模使用草支垫不仅可以充分利用资源，还可减少稻草在燃烧过程的污染，一举多得。

    现有的草支垫成型机一次只能对一个或两个草支垫进行成型加工，加工效率不高，且设备需要较高的运行空间，安装检修不方便。

    稻夫草支垫内容

    为解决以上问题，稻夫草支垫提供一种草支垫成型机，该草支垫成型机水平驱动，可以一次对多个草支垫进行加工，加工效率高，设备安装高度低。

    稻夫草支垫采用的技术方案是：一种草支垫成型机，其特征在于：包括固定外框、设置在固定外框内的活动内框、驱动活动内框水平运动的液压缸和多组成型模，每组所述成型模均包括一个与固定外框固定的固定马牙模板和一个与活动内框固定的活动马牙模板，所述活动马牙模板与对应的固定马牙模板一一对应配合，对之间的原料进行挤压成型；所述液压缸的活塞杆与活动内框固定连接，推动活动内框水平运动，所述活动内框带动所有活动马牙模板水平运动。

    作为优选，所述活动马牙模板与对应的固定马牙模板之间通过可伸缩的折叠板连接，所述活动马牙模板向固定马牙模板靠近挤压，所述折叠板缩短。

    作为优选，所述固定马牙模板两侧均设有导板，所述活动马牙模板设置在两侧的导板之间，所述活动马牙模板向固定马牙模板靠近挤压，所述活动马牙模板沿导板水平运动。

    进一步的，包括三组成型模。

    更进一步的，所述固定外框上设有供原料进出的门。

    稻夫草支垫取得的有益效果是：采用多组成型模，一次加工可以成型多个草支垫，加工效率高；液压缸的活塞杆驱动活动内框水平运动，活动马牙模板与对应的固定马牙模板靠近，对之间的原料进行挤压成型，采用水平驱动的方式，大大降低了设备的高度，安装检修方便。

    附图说明


    图1为稻夫草支垫的结构示意图；

    图2为活动马牙模板与固定马牙模板的一种实施例；图3为活动马牙模板与固定马牙模板的另一种实施例。

    具体实施方式

    下面结合附图和具体实施例对稻夫草支垫作更进一步的说明。

    如图1所示，稻夫草支垫的一种草支垫成型机包括固定外框1、活动内框2、液压缸和多组成型模，固定外框1水平固定在地面上，活动内框2设置在固定外框内1；液压缸水平设置，缸体41与固定外框1固定，活塞杆42与活动内框2固定连接，活动内框2在液压缸活塞杆42的驱动下，可以在固定外框1内水平直线运动。

    每组成型模均包括一个固定马牙模板32和一个活动马牙模板31，多组成型模的固定马牙模板32均与固定外框1固定连接，活动马牙模板31均与活动内框2固定连接，活动内框2运动，带动活动马牙模板31运动。挤压成型时，液压缸的活塞杆42驱动活动内框2运动，带动多组成型模的活动马牙模板31均向对应的固定马牙模板32靠近，对之间的原料(可采用草料，或其它秸秆的混合料)进行挤压成型，捆扎后形成所需要的草支垫。通过一次运动，即可实现多个草支垫的成型加工，大大提高了加工效率。由于采用多组成型模，若采用传统的立式结构，设备高度将大大增加，因此稻夫草支垫中，采用卧式结构，在提高加工效率的同时，不额外增加设备高度，装配检修更为方便。

    稻夫草支垫中，优选采用三组成型模，可实现较好的陈本和效率的配比，实用性强。

    如图2所示，每组成型模的活动马牙模板31与对应的固定马牙模板32之间通过可伸缩的折叠板33连接，成型时，活动马牙模板31向固定马牙模板32靠近挤压，两侧的折叠板33缩短；成型完成后，液压缸的活塞杆42驱动活动内框2和活动马牙模板31复位，两侧的折叠板33伸长。

    如图3所示，每组成型模的固定马牙模板32两侧均设有导板33，活动马牙模板31设置在两侧的导板33之间，活动马牙模板31向固定马牙模32板靠近挤压，活动马牙模板31沿导板33水平运动，为防止活动马牙模板31超出行程，导板33通过限位结构331抵住活动马牙模板31。

    在稻夫草支垫中，在固定外框1上设有门11，方便向成型模投入原料，或将成型后的草支垫取出。

    以上显示和描述了稻夫草支垫的基本原理和主要结构特征。稻夫草支垫不受上述实例的限制，在不脱离稻夫草支垫精神和范围的前提下，稻夫草支垫还会有各种变化和改进，这些变化和改进都落入要求保护的稻夫草支垫的范围内。稻夫草支垫要求保护范围由所附的权利要求书及其等效物界定。
