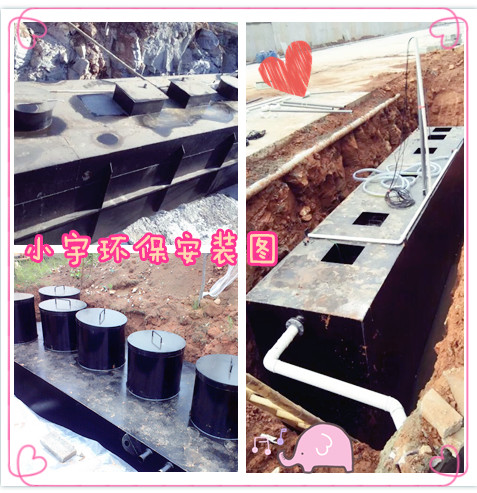

随着人民生活水平的日益提高,工业生产的日益发达,生活污水及与之相似的工业废水迅猛增长,严重地威胁着人类的生存环境安全,加重了环境的破坏程度.为有效地扼制污水对人类及环境的影响,本公司推出了目前较为成熟的处理技术—接触氧化法污水处理设备,此法能有效的对污水中的有机污染物进行降解、去除,从而得以维持生态环境的平衡.为保证系统的正常运行,特编此运行维护手册供用户在使用地埋式污水处理设备过程中参考.

气浮设备操作规程

1、开机前检查：

1）检查所有阀门处于正常工作状态。

2）检查容器罐水位处于正常工作状态。

3）检查电气设备处于正常工作状体。

2、开机步骤

  1）配备加入絮凝剂，配好药剂，启动搅拌系统。

  2）启动空压机，打开进气阀，将进气压力调整到0.2MPa。

  3）开启容器水泵，向容器罐进水，调节容器罐水位至容器罐液位计的1/3左右，此时容器罐的压力应达到0.4MPa，容器进水泵连续正常工作3-10min后，方可开动气浮进水泵。

  4）根据出水水质变化，调整加药量、进水量、容器水量，保证出水水质。

  5）根据浮渣生成情况，控制出水闸板，调整浮渣液位至刮渣机排泥要求，启动刮渣机进行刮渣。

  6）开机后应检查气浮进水和排水系统，实现进出水的平衡，保证气浮正常工作。

3、停机步骤

   1）关闭刮渣机。

   2）关闭气浮进水泵。

   3）关闭容器水泵。

   4）关闭空压机。

   5）检查所有阀门至正常停机状态。

4、注意事项

   1）容器罐液位一经调整后应予保持，不应经常调整。

   2）根据出水水质 ，及时调整加药量、进水量、容器水量。

   3）定期给各轴承、链条、链轮、齿轮、齿条、滑道加润滑脂（十天左右），三个月进行一次检修。

电器控制说明及工作原理

   本设备电器控制系采用PLC可编程序控制器实现自动控制实现设备现代化管理,并设手动、自动转换控制,有多组自动报警,互锁功能。

（一）液位控制功能

    在调节池内分别设三个浮球液位控制器：分别显示调节池内三种液位状态。

    1.低液位控制浮球：

    当调节池内液位降至最低液位时,浮球控制接点断开,使污水泵自动停止工作,以避免由于调节池内污水抽空后损坏潜污泵,当调节池内液位高于最低液位时,浮球控制接点接通,这时污水泵可启动。（原设计最低液位为-3.45m）

    2.正常液位控制浮球：

    只有在正常液位控制浮球控制接点接通时,自动控制方可第一次启用,后按编制好的程序运行,在正常液位控制浮球控制接点断开时,PLC可编程序控制器不能启动,即在第一次启动运行时,正常液位控制浮球控制接点必须处于接通状态下,PLC方可自动运转。

    3.高液位控制浮球：

    调节池内水位超过最高液位时,高液位控制浮球控制接点接通,提供报警,提示要加紧处理污水。

（二）可编程序控制器运行程序

     1.接通电源，进入自动运行状态。

     2.此时一台水泵一台、一台风机启动运行,风机设计连续运行8小时后、水泵为4小时交替运行，如果调节池内液位尚末到达低液位，将自动停止,并自动启动另外一台水泵与风机并运行，如果调节池内液位还高于低液位,则再自动切换到前一组水泵及风机上。以此进行交替运行。

     3.如果调节池内液位低于最低液位,则低液位控制浮球控制接点动作断开,一组水泵及风机自动停机,当停止时间超过2小时时,即水位尚在最低液位下时,风机自动启动运转0.5小时,0.5小时后,风机自动停止,如果低液位控制浮球控制接点还末接通,则2小时后,风机再运转0.5小时。

     4.如果低液位控制浮球控制接点接通即液位高于最低水位,则转入步骤2工作,如果低液位控制浮球控制接点断开,即液位低于最低水位,则转入步骤3工作。

     注：PLC可编程序控制器由我公司电器工程师已编制好，用户不能自行改动，手动运行控制参照自动运行进行。

混凝土工程

1、混凝土所用材料

水泥使用42.5MPa的普通硅酸盐水泥，需连续浇筑的混凝土备足水泥。贮存应高出地面500cm，并在地板上铺油毡防潮。砂采用中砂，石子采用不大于40mm的级配石子。砂子在使用前过筛，石子所含泥土不得成块或包裹石子表面。拌制混凝土用含氯低于500ppm的饮用水。砼施工时应掺加一定量的“砼复合液”以抗掺，生活废水处理站标号C30P8，添加用量严格计量以保证砼的施工质量，并且添加前先稀释，防止搅拌不均。

2、混凝土的配合比及试验

防水混凝土的配合比原则：提高砼不透水性，增大石子拨开系数，在混凝土粗集料周边形成足够数量和质量良好的砂浆包裹层，并使粗集料彼此隔离，有效地阻隔沿粗集料互相连通的渗水孔网，具体设计时，首先满足抗渗要求，同时考虑抗压强度、施工和易性和经济性及其它要求，尽可能减少水泥用量。

配比设计时，应增加抗渗性能试验，试配要求的抗渗水压值比设计值提高0.2MPa。

构筑物混凝土采用搅拌站，在现场集中拌制，自动计量。在拌制前做试配。水泥用量控制每工作班至少作一次坍落度试验，检验和易性，按规定作抗渗、抗压试块。

混凝土拌制的最小水泥用量及最大水灰比控制按配合比要求确定。

3、计量是保证防水混凝土质量非常重要的环节。防水剂的掺量影响到防水效果，水量加大则不仅影响混凝土的抗渗性能，而且会造成混凝土的水化热及收缩加大，强度下降。现场拌制混凝土所用粗细骨料必须计量准确，微机控制自动计量应经检定，并在检定周期内运行，搅拌机装置精确的量水装置，每盘混凝土倾出之后，拌和机内不得剩余材料，并在每次浇筑混凝土完成后或改用不同牌号水泥时，立即将滚筒清洗干净。

4、混凝土浇筑

混凝土在浇筑前，认真检查钢筋绑扎和模板的支撑情况，将预埋套管与周围钢筋焊接固定，防止位移，并且安排一名钢筋工和一名木工，发现问题及时处理。垫层混凝土一次性浇筑，不留施工缝。

在浇筑防水砼前，模板及钢筋间的所有杂物必须清理干净，并充分湿润，但注意底板不得积水。池底抗渗混凝土浇筑须连续进行,接茬时间不得超过混凝土的初凝时间，浇筑的同时，测量人员对浇筑的混凝土进行抄平，控制标高。

底板成型，待表面收干后，必须用木抹子或铁抹子搓压表面，

防止表面出现裂缝（主要是沉降裂缝、塑性裂缝）。抹压至少三遍，最后一遍的收光要掌握好时间，要根据当时的气候和温度掌握住砼的凝结时间。

池壁混凝土在施工前首先对施工缝进行处理，清理干净，保持湿润，但不得积水，浇筑前施工缝应先铺50mm厚与混凝土配比相同的水泥砂浆（掺有外加剂）。池壁混凝土分层连续浇筑完成，每层厚度不超过40cm，沿池壁高度均匀摊铺；混凝土自由落料高度不超过2m，并设置一个锥形漏斗和下料管，保证不产生离析。振捣采用插入式振捣器，移动间距不大于30cm。振捣棒要插入下一层混凝土内5-10cm，每层混凝土的间歇时间不大于初凝时间。

防水砼振捣必须密实，不能漏振、欠振，也不可过振，振捣时间宜为10-30秒，以砼开始泛浆和不冒气泡为准，振捣时要快插慢拔，振点要均匀，在施工缝预埋件处加强振捣，以免振捣不实，造成渗水通道，

振捣时应避免触及模板、钢筋、止水带，以防止移位变形。

5、混凝土的养护

底板覆盖草袋或薄膜并洒水养护，池壁养护采用挂草袋或外覆塑料布养护。养护时间不少于14d。

泵房操作规程

1、运行管理

1）根据进水量的变化及工艺运行情况，应调节水量，保证处理效果。

2）水泵在运行中，必须严格执行巡回检查制度，并符合下列规定。

(1)应注意观察各种仪表显示是否正常、稳定。

(2)轴承温升不得超过环境温度35℃，总和温度最高不得超过75℃。

(3)应检查水泵填料压盖处是否发热，滴水是否正常。

(4)水泵机组不得有异常的噪音或震动。

(5)水池水位应保持正常。

3)应使泵房的机电设备保持良好状态。

4)操作人员应保持泵站的清洁卫生，各种器具应摆放整齐。

5)应及时清除叶轮、闸阀、管道的堵塞物。

6)泵房的提升水池应每年至少清洗一次，同时对有空气搅拌装置的进行检修。

2、安全操作

1)水泵启动和运行时，操作人员不得接触转动部位。

2)当泵房突然断电或设备发生重大事故时，应打开事故排放口闸阀，将进水口处闸阀全部关闭，并及时向主管部门报告，不得擅自接通电源或修理设备。

3)清洗泵房提升水池时，应根据实际情况，事先制订操作规程。

4)操作人员在水泵开启至运行稳定后，方可离开。

5)严禁频繁启动水泵。

6)水泵运行中发现下列情况时，应立即停机：

1水泵发生断轴故障；2突然发生异常声响；3轴承温度过高； 4压力表、电流表的显示值过低或过高；5机房管线、闸阀发生大量漏水；6电机发生严重故障。

3、维护保养

1)水泵的日常保养应符合本规程中的有关规定。

2)应至少半年检查、调整、更换水泵进出口闸阀调料一次。

3)应定期检查提升水池水标尺或液位计及其转换装置。

4)备用水泵应每月至少进行一次试运转。环境温度低于0℃时，必须放掉泵壳内的存水。

污水处理技术

1、拦污设施  污水中含有各类漂浮物质，需设置格栅加以拦截。以防止堵塞后续的水泵或处理设备；避免在后续水池内沉淀，增加检修次数。

2、水质水量的调节  由于污水排放的水量、水质很不均匀，造成污水来源水质、水量波动较大，因此只有足够大的调节容量才能使进入生化处理的水质、水量稳定，因此必须设置调节池，进行水量水质的均衡，减轻后续处理构筑物的冲击负荷。

3、生物处理

对于生活污水，采用生物处理是最经济的处理工艺，生物法工作过程为：通过驯化培养而聚集的优势微生物群体，在生长过程中利用周围环境中的营养物质即水中的有机污染物质进行新陈代谢，达到降解污染物、净化水质的目的。经过此阶段，污水已得到较彻底的净化。

生物处理工艺按生物生长状态，分为活性污泥法、生物膜法。

（1）、活性污泥工艺中生物以菌胶团的形式悬浮于水中，通过曝气混合分解污水中的污染物。活性污泥工艺按其运行方式分为：普通曝气池、氧化沟、SBR、A/O、A/A/O等，主要应用于大型的污水处理厂。除SBR工艺外，均需设置污泥回流泵，设备较多，所以SBR工艺在中、小型污水处理工程中也有应用，但SBR工艺设计负荷较小，一般为0.1kgBOD5/m3∙d，占地面积较大，由于滗水需要，水池深度较大，同时自动控制设备较多，一旦设备故障或运行参数发生变化，必须对整个运行程序进行调整。另外，小型污水处理采用活性污泥工艺，容易发生污泥膨胀引起污泥流失，使处理池内的污泥浓度得不到保证，从而影响处理效果。

（2）、生物膜法在处理池内设置填料，作为生物的载体，使大量生物附着生长，同时污水中又有一定浓度的悬浮生物。按其运行方式分为：生物接触氧化法、生物滤池、生物转盘等。生物滤池和生物转盘一般使用于水量较小、进水浓度较低的污水处理，由于其生物浓度较低，设计负荷较小，占地面积较大，抗冲击负荷性能较差，目前使用的已较少。

生物接触氧化法工艺通过配以高效填料，具有处理负荷高、耐冲击负荷、不产生污泥膨胀，设施体积小、污泥产生量少、运行稳定可靠、管理方便等优点，该方法广泛应用于有机污（废）水的处理工程，尤其适用于中小型地埋式污水处理站。所选用的填料安装简单、维修更换方便、不易堵塞、重量轻、比表面积大于300m2/m3，使用寿命可达十年以上。

由上述生物处理法的技术比较，生物接触氧化法具有其它生物法无法比拟的优特点，因此我方结合A/O法具有脱氮除磷效率高，生物接触氧化法具有处理有机物负荷高的特点，将两者优势结合起来，在O级生化池中设有高效生物填料，选用A/O生化法作为本工程的生物处理工艺。

 4、沉淀工艺

本方案采用竖流式斜管沉淀池，通过沉淀作用使接触氧化池出水中的泥水得以分离，排出得到净化的水。根据沉淀理论，沉淀的效果与沉淀面积和沉降高度有关，与沉降时间关系不大。因此，就设想了一种沉淀池，以增加沉淀面积，降低沉降高度来提高沉淀效果。而斜管沉淀池就是根据这个原理进一步发展了沉淀池的性能。斜管沉淀池，是在池中安放一组并排叠成并有一定坡度的管道，被处理的水从管道的一端，流向另一端，这相当于很多很多个很浅很小的沉淀池组合在一起。由于管道的管径较小，所以水流在此处成为层流状态。因此，当水在各自的管道之间流动，各层隔开互相不干扰，为水中固体颗粒的沉降创造十分有利的水力条件，从而也提高了水处理效果和能力。
